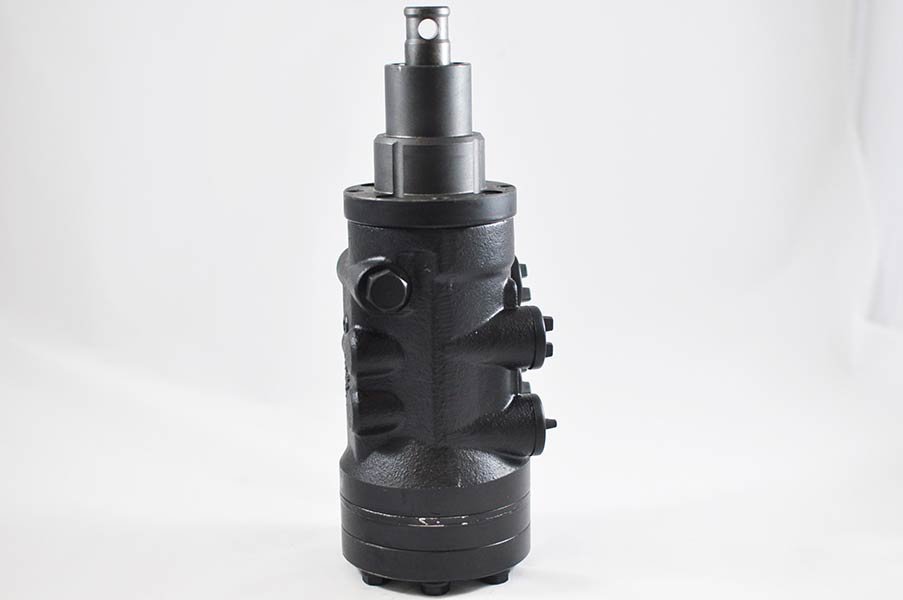

Direção Hidrostática de 85cm³ com Válvula

Descrição

Direção Hidrostática de 85cm³ com Válvula

Direção Hidrostática DHIV 3085 para trator Massey, Venturi série DHI/DHS 3000, modelo garrafa (estilo TRW), vazão de 85 cm³, com válvula de alívio e ponteira curta lisa, com furo passante.

CATALOGO DIREÇÃO HIDROSTÁTICA

Construção

Seu corpo é construído em ferro fundido nodular cinzento.

Uma usinagem interna é realizada para garantir a precisão no encaixe dos componentes internos.

A Unidade de Direção Hidrostática série DHI/DHS 3000 da Venturi., é formada por dois grupos.

O primeiro é grupo distribuidor, composto por uma servo válvula de deslocamento axial.

Já o segundo, é o grupo dosificador. Este é composto por um tipo de engrenagem de movimento orbital.

Funcionamento

A Direção Hidrostática DHIV 3085 Venturi, transforma o movimento de líquidos, nesse caso o óleo hidráulico, em energia mecânica.

Sua função é basicamente de aliviar o esforço no esterço do volante, trazendo conforto, segurança e confiança em manobras.

A montagem da unidade de direção é feita entre a bomba hidráulica e o cilindro da roda.

A coluna de direção mecânico, que executa o esterço por cremalheira, é descartada completamente.

A conexão do volante com as roda se dá por meio de mangueiras, dimensionadas de acordo com a necessidade de cada maquinário agrícola.

Sendo de centro aberto, quando o câmbio se encontra em posição neutra, o óleo circula pela Unidade e retorna ao reservatório.

Ao realizar o esterço, o óleo é então direcionado para o sentido da manobra. A válvula de alívio garante que, ao chegar no fim de curso, o excesso de óleo enviado pela bomba, seja redirecionado ao reservatório, evitando sobrepressão na Unidade de Direção

Aplicações

A Unidade de Direção Hidrostática é utilizada em circuitos de direção de veículos, embarcações e máquinas de trabalho móvel, com cargas elevadas sobre o eixo e velocidades máximas de 60 km/h. A Direção Hidrostática DHIV 3085 pode ser usada nos tratores Massey Ferguson 296 2WD, 297 e 299.

Precauções

As Unidades de Direção Hidrostática Venturi, série DHI/DHS 3000, são projetadas para trabalhar com óleos minerais a uma temperatura máxima de 90°C. A pressão máxima de trabalho é de 150 Kg/cm².
